AseptiQuik® STC
Características
Los conectores AseptiQuik® STC integran el conector estéril AseptiQuik® y el conector SIP Steam-Thru® II, lo que brinda a los fabricantes una mayor flexibilidad para el procesamiento híbrido de acero inoxidable y de un solo uso.

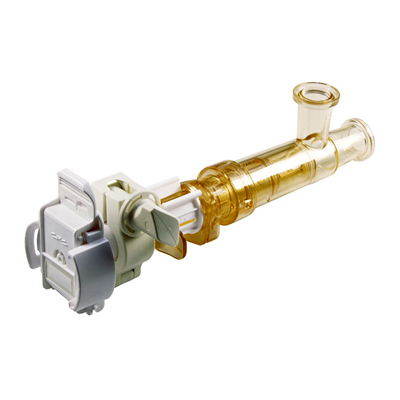

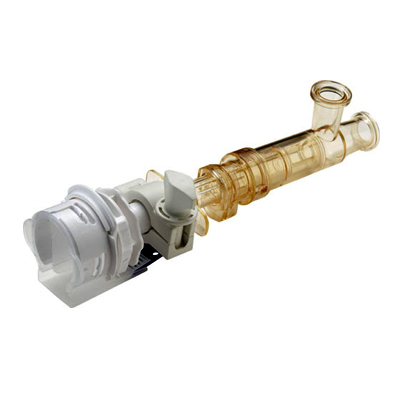

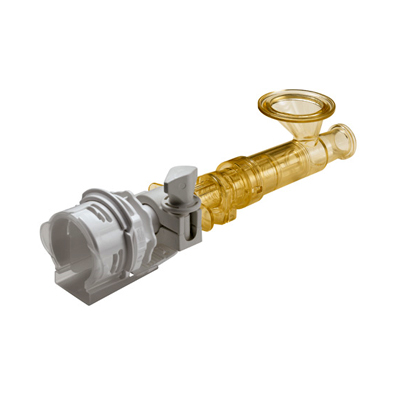

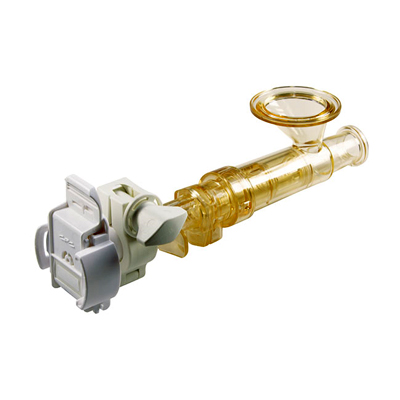

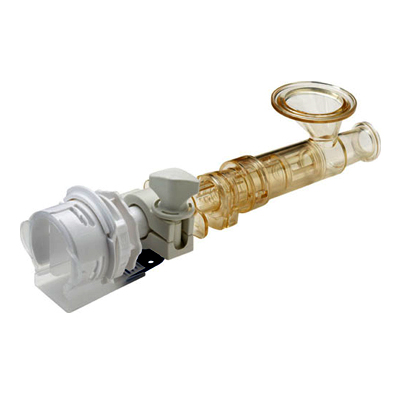

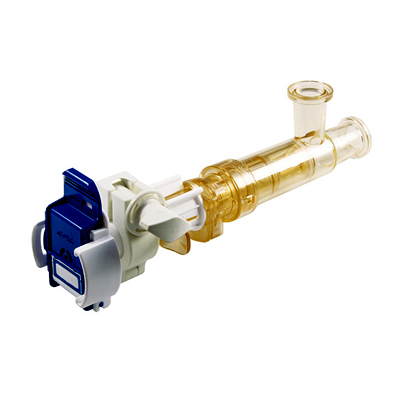

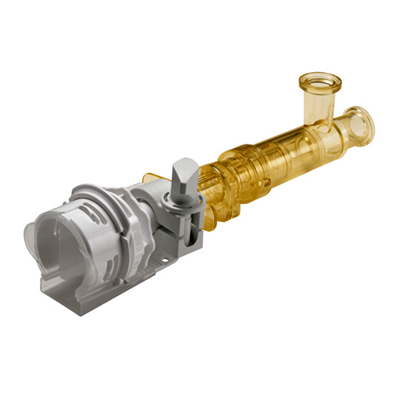

El conector AseptiQuik STC combina un conector estéril AseptiQuik G o AseptiQuik C con una conexión Steam-Thru II que se puede montar directamente en un recipiente de acero inoxidable mediante una terminación sanitaria.
Los conectores AseptiQuik STC que utilizan un conector estéril AseptiQuik G ofrecen un diseño sin género, lo que simplifica la integración del sistema en el extremo del conector aséptico. Los conectores AseptiQuik STC que utilizan un conector estéril AseptiQuik C permiten a los diseñadores del sistema incorporar una conexión con conexión macho-hembra en el extremo del conector aséptico.
La unión de los dos conectores en una sola unidad a través de una abrazadera sanitaria permite que una conexión estéril AseptiQuik sea cocida al vapor en equipos de acero inoxidable a través de SIP. Después del ciclo SIP, se puede conectar una amplia gama de sistemas de un solo uso.
El proceso SIP se puede hacer con anticipación, permitiendo una conexión estéril rápida y fácil a la mitad AseptiQuik sin tener que esperar 30-60 minutos para SIP antes de la cosecha.
Características y Beneficios
Características
- Diseño AseptiQuik
- Diseño sin genero
- Diseño patentado de válvula de vapor
- Interfaz sanitaria entre los dos conectores
- Construcción robusta
- Disponibilidad en el mercado
Beneficios
- El innovador proceso de conexión de tres pasos reduce el riesgo de error del operador
- Facilita la integración de sistemas de un solo uso con el acoplamiento universal entre conectores AseptiQuik G
- Rendimiento repetible y confiable sin necesidad de hardware adicional
- Permite la conexión y desconexión estéril a equipos de acero inoxidable y permite un alto índice de flujo de medios
- Conexión más segura que la tubería con bridas
- Confirmación sonora de los pasos de montaje
- Acceso abierto a través de múltiples socios de la cadena de suministro
Especificaciones técnicas
| Pressure: | ||
| Steam Position: | Up to 35 psi, 2.4 bar | |
| Flow Position: | Up to 20 psi, 1.4 bar | |
| Temperature:: | ||
| Steam Position: | Up to 275°F ( 135°C) for 60 minutes | |
| Flow Position: | 39°F to 104°F (4°C to 40°C) | |
| Materials: | ||
| Main Components: | AseptiQuik - Polycarbonate (white), USP Class VI, ADCF Steam-Thru II - Polysulfone (amber tint), USP Class VI, ADCF |
|
| Seals: | Silicone (clear), platinum-cured, USP Class VI, ADCF | |
| Pull Tabs: | Polycarbonate (blue, standard version), USP Class VI, ADCF Polycarbonate (white, HT version), USP Class VI, ADCF |
|
| Caps: | Polypropylene (clear), USP Class VI, ADCF | |
| Membrane: | Polyethylene (standard version), USP Class VI, ADCF Hydrophobic polyethersulfone (HT versions), USP Class VI |
|
| Clamp: | Nylon 66 (white), USP Class VI | |
| Sterilization: | ||
| Gamma: | Up to 50kGy irradiation | |
| Autoclave: | High Temp (HT) version: to 266°F (130°C) for 30 minutes (AQSTC) Up to 266°F (130°C) for 60 minutes (AQGSTC) |
|
| Note: a slight rotation of the clamp nut may be needed after autoclave. | ||
ADVERTENCIA: la presión, la temperatura, los productos químicos y el entorno operativo pueden afectar el rendimiento de los acoplamientos. Es responsabilidad del cliente probar la idoneidad de los productos de Colder en sus propias condiciones de aplicación.
Cv Value
Legend
Straight-Through
Single Shut-Off
Double Shut-Off
Bon-Spill
Cv values are based on gpm and psi, and Ipm and bar (shown in parentheses)
