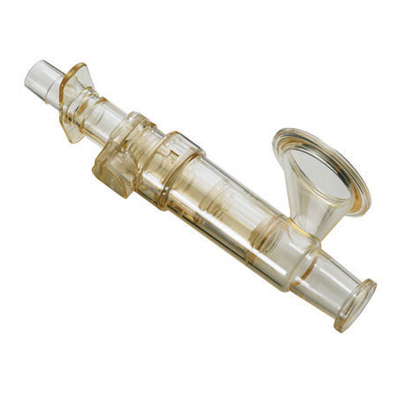

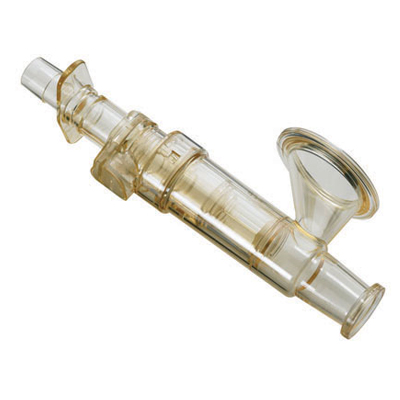

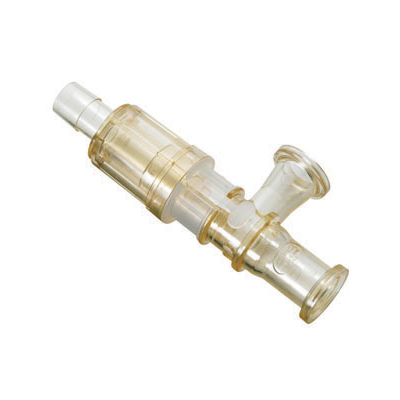

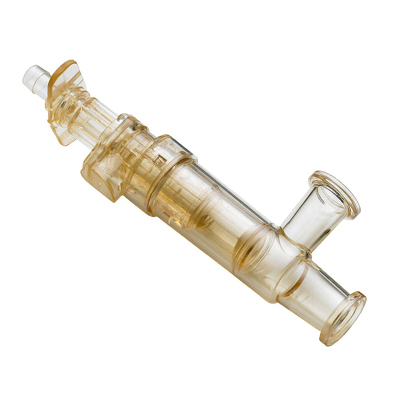

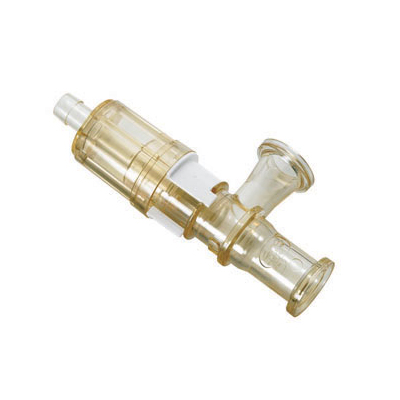

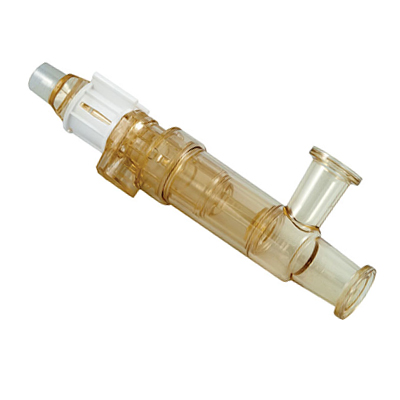

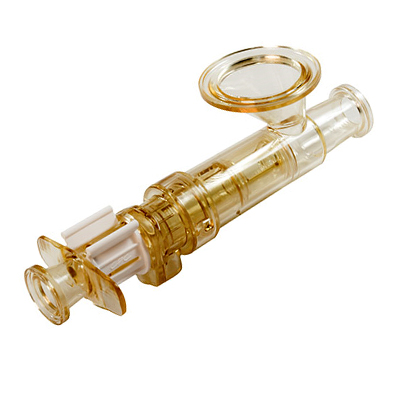

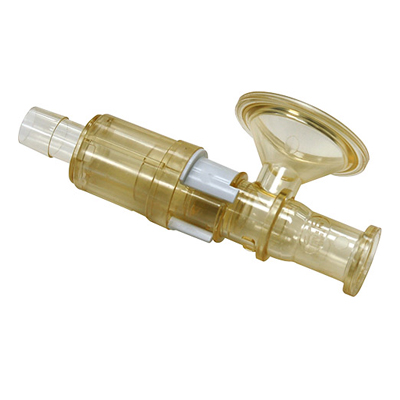

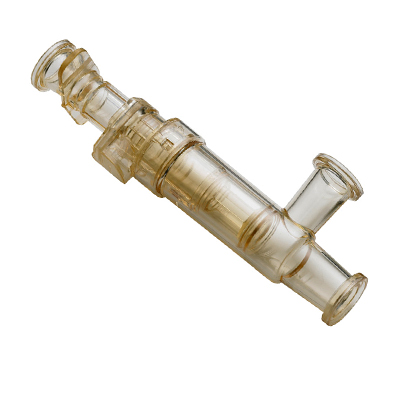

Steam-Thru® Connections
Características
Las conexiones Steam-Thru® permiten una conexión estéril fácil y rápida entre el equipo de procesamiento biofarmacéutico y los conjuntos de bolsas y tubos desechables.
El diseño de un solo uso ahorra tiempo y dinero al eliminar los procedimientos de limpieza innecesarios y al reducir la carga de validación asociada con los componentes reutilizables.
Características y Beneficios
Características
- Diseño innovador de tres puertos
- Diseño de válvula patentado
- Cierre de pulgar / manga desprendible
- Terminaciones estándar de la industria
- Materiales sin ADCF
Beneficios
- Permite un verdadero proceso de SIP a vapor que elimina las "piernas muertas" y la necesidad de campanas de flujo laminar
- Permite una conexión y desconexión estériles y permite una alta velocidad de flujo de medios
- Asegura la posición de la válvula, proporciona un indicador visual de la etapa del proceso
- Velocidad de conexión al equipo de proceso y conectarse a tamaños populares de tubos flexibles
- Cumple con los requisitos BSE / TSE
Especificaciones técnicas
| Pressure: | ||
| Steam Position: | Up to 30 psi, 2.1 bar (Steam-Thru) Up to 35 psi, 2.4 bar (Steam-Thru II) |
|
| Flow Position: | Up to 20 psi, 1.4 bar | |
| Temperature:: | ||
| Steam Position: | Up to 266°F (130°C) for 60 minutes (Steam-Thru) Up to 275°F (135°C) for 60 minutes (Steam-Thru II) |
|
| Flow Position: | 39°F to 104°F (4°C to 40°C) | |
| Typical Flow Rate: | Cv=4.5 max (see graph below) | |
| Materials: | ||
| Connection: | Polysulfone (amber tint), USP Class VI, ADCF | |
| Seals: | Silicone (clear), platinum-cured, USP Class VI, ADCF | |
| Tear-away sleeve: | Polyethylene or polycarbonate, ADCF | |
| Tubing sizes: | 3/8" to 1/2" ID (9.5mm to 12.7mm ID) hose barb (Steam-Thru) 3/8" to 1/2" ID (9.5mm to 12.7mm ID) hose barb and 3/4" sanitary (Steam-Thru II) |
|
| Sterilization: | ||
| Gamma: | Up to 50 kGy gamma irradiation | |
| Autoclave: | Up to 129°C (265°F) for 60 minutes, up to two cycles (applies to part numbers STC1700500-STC1700800 and STC2020000-STC2021000) | |
| SIP process: | Up to 266°F (130°C) for 60 minutes (Steam-Thru) Up to 275°F (135°C) for 60 minutes (Steam-Thru II) |
ADVERTENCIA: la presión, la temperatura, los productos químicos y el entorno operativo pueden afectar el rendimiento de los acoplamientos. Es responsabilidad del cliente probar la idoneidad de los productos de Colder en sus propias condiciones de aplicación.
Cv Value
Cv~4.2 - 4.6 (Steam-Thru)
Cv~5.2 - 8.0 (Steam-Thru II)
Cv~5.2 - 8.0 (Steam-Thru II)
Legend
Straight-Through
Single Shut-Off
Double Shut-Off
Bon-Spill
Cv values are based on gpm and psi, and Ipm and bar (shown in parentheses)
